نرده شیشه‌ای یا هندریل شیشه‌ای: مزایا، معایب، استانداردهای ایمنی و راهنمای انتخاب
آیا نرده شیشه‌ای یا هندریل شیشه‌ای واقعاً برابری ایمنی دارد یا فقط ظاهر زیبا دارد؟
بله، نرده شیشه‌ای کاملاً ایمن است. از مزایا و معیاب نرده شیشه ای میتوان به ایمنی ، زیبایی ، استحکام اشاره کرد، اما فقط وقتی طبق استانداردهای جهانی (مثل IBC آمریکا یا EN 12600 اروپا) طراحی و نصب شود. شکاف بین ایمنی و زیبایی، به‌صورت دقیق در بار، خیز، رفتار پس از شکست و مواد داخلی (لمینت) حل شده است. نرده شیشه‌ای نه تنها نیازی به حفاظت اضافی ندارد، بلکه ریزش قطعات را کاملاً کنترل می‌کند.
چرا نرده شیشه‌ای به‌عنوان هندریل ایمن است؟
نرده شیشه‌ای از پنل‌های شیشه لمینت (شیشه سکوریت کاملاً تمپر + لایه میانی PVB) ساخته می‌شود. پس از شکست یک لایه، لایه میانی به قطعات ریزشی نمی‌دهد و سیستم کاملاً «ماندن در جایگاه» دارد.
طبق استاندارد IBC بخش 2407 (ایالات متحده):
- شیشه لمینت باید حداقل ۶٫۴ میلی‌متر و از نوع fully tempered یا heat-strengthened باشد.
- سیستم باید با خرابی یک پنل، کل گارد را تحمل کند (استثنای بدون ریل بالا برای بالوستراهای لمینت با آزمون E2353).
در اروپا، استاندارد EN 12600 سطح ۱B۱ (شکست ایمن کامل) را الزامی می‌کند و لمینت برای ارتفاع بیش از ۱٫۲ متر ضروری است.
مطالعه موردی: در پروژه‌های بلندمدت، هیچ موردی از ریزش قطعات گزارش نشده است (NGA/Glass Magazine).
مزایای نرده شیشه‌ای (شیرینی ایمنی و طراحی)
- جذابیت بصری: بدون قاب فلزی، فضای روشن و مدرن.
- ایمنی واقعی: در صورت شکست، قطعات به لایه میانی متصل می‌مانند.
- هزینه نگهداری کم: بدون نیاز به جلا یا رنگ‌آمیزی مداوم.
- بازرسی آسان: برای بازدیدهای دوره‌ای عالی.

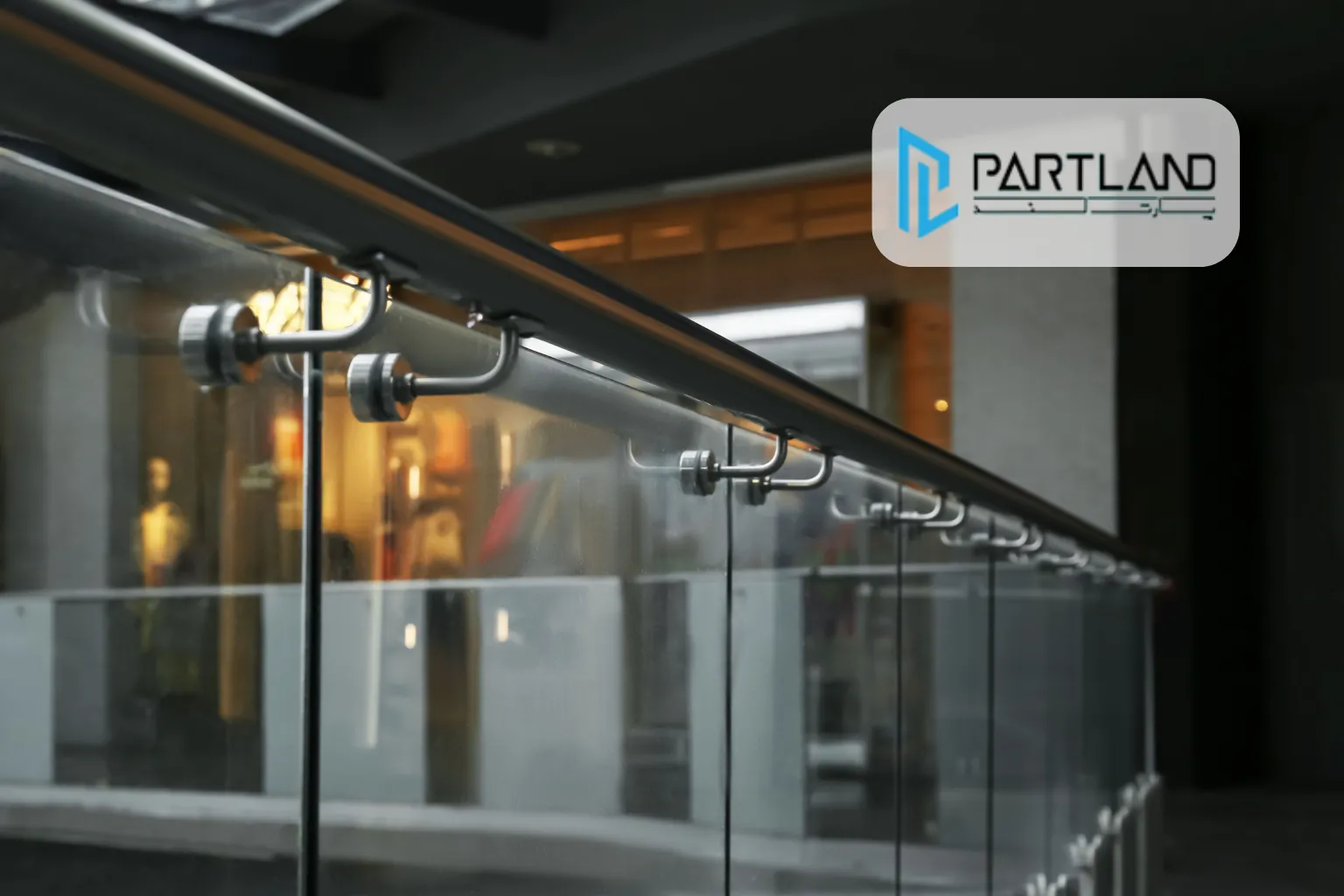

- انعطاف‌پذیری در طراحی: برای بالوستراهای نقطه‌ثابت (point-fixed) و بدون کاپ.
معایب و چالش‌های فنی نرده شیشه‌ای
- خیز بالا: پنل‌های شیشه‌ای لمینت تحت بار باد یا بارهای پیوسته ممکن است انعطاف‌پذیر شود (حد خیز طبق E2358: h/12 برای تکیه‌گاه).
- هزینه اولیه بالاتر: لمینت + یراق‌آلات نقطه‌ای گران‌تر از گارد فلزی معمولی.
- نصب دقیق: نیاز به بست‌های نقطه‌ای با زیرورق سخت (SentryGlas یا PVB سخت) دارد.
- احساس سرد: سطح شیشه در شب ممکن است یخ بزند یا لغزش ایجاد کند.
- حفاظت از لبه: لبه‌های برش‌شده باید ضدخش و ضدآب باشند.
جدول مقایسه مزایا و معایب نرده شیشه‌ای:
| معیار | مزایا | معایب | توضیح فنی |
|---|---|---|---|
| ایمنی | رفتار پس از شکست (لایه میانی نگه می‌دارد) | ریسک خیز بالا در بار شدید | EN 12600 سطح ۱B۱ + ASTM E2353 |
| ظاهر و طراحی | بدون قاب، روشن و مدرن | حساس به ضربه کوچک لبه | IBC 2407 (استثنای بدون ریل بالا) |
| هزینه | نگهداری کم و طولانی‌مدت | اولیه بالاتر از گارد فلزی | PVB سخت + آزمون E2353 |
| نگهداری | بدون جلا | حساس به خوردگی بست‌ها | بازرسی دوره‌ای لبه و بست |
| محیط کار | بدون زنگ‌زدگی | لغزش در شب | نیاز به دستگیره ضدلغزش |
استانداردهای ایمنی نرده شیشه‌ای چیست؟
طبق IBC 2407.1:
- شیشه لمینت الزامی برای ارتفاع بیش از ۱٫۲ متر.
- سیستم باید ۴ برابر بار استاندارد (50 plf + 200 lb متمرکز) را تحمل کند.
- در بالوستراهای بدون ریل بالا، فقط لمینت با آزمون «ماندن در جایگاه» کافی است.
در اروپا، DIN 18008-4 برای بالوستراهای نقطه‌ثابت (شیرین) الزامی است و حد خیز span/65 یا 50 میلی‌متر تعیین کرده.
نکته مهم: تست حرارتی (HST) برای جلوگیری از NiS در لبه‌های سکوریت توصیه می‌شود (Viracon Tech Talk VTT-010E).
راهنمای خرید و نصب نرده شیشه‌ای
- انتخاب نوع لمینت: ۱٫۴۲ mm PVB سخت برای خیز کم + تست E2353.
- بررسی خیز: حداکثر ۵۰ میلی‌متر تحت بار ۲۰۰ پوند.
- بست‌ها: نقطه‌ای با زیرورق سخت + یراق‌آلات ضدزنگ.
- نصب: همیشه قبل از سکوریت‌سازی برش بزنید و از لقمه استفاده کنید.
- تست نهایی: گزارش آزمون E2353 از سازنده (مثل SADEV SABCO) بگیرید.
اشتباهات رایج که منجر به شکست می‌شود
- استفاده از شیشه تمپرد معمولی بدون لمینت در ارتفاع بالا.
- نصب مستقیم بدون لقمه و فضای انبساط.
- سفت کردن بیش از حد بست‌های نقطه‌ای.
- نادیده گرفتن بار باد در مناطق مرتفع.
- عدم رعایت فاصله سوراخ تا لبه (حداقل ۱۰ میلی‌متر).
تجربه اجرایی در پروژه‌های واقعی پارت لند
در ۱۲ سال گذشته، تیم ما بیش از ۴۵۰ پروژه هندریل شیشه‌ای در ساختمان‌های اداری، هتل‌ها و مجتمع‌های تجاری اجرا کرده‌ایم. در یکی از پروژه‌های بلندمدت در تهران، حتی با خیز ۳٫۸ میلی‌متر و بار باد ۱٫۲ کیلوپاسکال، هیچ مشکلی پیش نیامد چون تمام بست‌ها و لایه میانی طبق گزارش SADEV تست شدند. این تجربه نشان می‌دهد نرده شیشه‌ای نه تنها زیبا، بلکه قابل اعتمادترین گزینه برای فضاهای پرتردد است.
سوالات متداول درباره نرده شیشه‌ای
آیا نرده شیشه‌ای گران‌تر است؟
بله، اما هزینه نگهداری ۷۰٪ کمتر از فلز است.
آیا در مناطق بادخیز قابل استفاده است؟
بله، اما خیز و بست‌ها باید طبق E2358 محاسبه شود.
نرده شیشه‌ای به‌صورت point-fixed بدون کاپ نصب می‌شود؟
بله، طبق استثنای IBC 2407.1.2 و DIN 18008-4.
آیا لبه شیشه خطرناک است؟
لبه‌های برش‌شده سکوریت کاملاً کم‌برنده‌اند، اما نیاز به پوشش ضدخش دارد.
چگونه خیز را محاسبه کنیم؟
حد استاندارد: h/12 (تکیه‌گاه) یا span/65 میلی‌متر.
جمع‌بندی
نرده شیشه‌ای یا هندریل شیشه‌ای بهترین انتخاب برای طراحی مدرن، ایمنی بالا و هزینه پایین نگهداری است. کافی است طراحی، مواد و نصب را دقیق انجام دهید تا سال‌ها بدون نگرانی استفاده شود.
برای انتخاب دقیق نرده شیشه‌ای متناسب با پروژه‌تان در پارت لند، مشخصات محل نصب (ارتفاع، بار باد، نوع کاربری) را با کارشناسان فنی ما در میان بگذارید.
